Grundfos CRN 1-13 A-P-A-E-HQQE (арт. 96516493) – вертикальный многоступенчатый центробежный насос
Нажмите чтобы увеличить
Grundfos CRN 1-13 A-P-A-E-HQQE – вертикальный многоступенчатый центробежный насос. Конструкция – «ин-лайн». Порты всасывания и нагнетания расположены на одном уровне.
Материал основания и головной части насоса – чугун. Смачиваемые детали изготовлены из нержавеющей стали (EN 1.4301).
Используется в промышленности, обладает высокой надежностью, прост в обслуживании.
Характеристики
Назначение
| Применение: | Водоснабжение; Кондиционирование воздуха; Перекачивание питьевой воды; Повышение давления; Пожаротушение; Агрессивные среды |

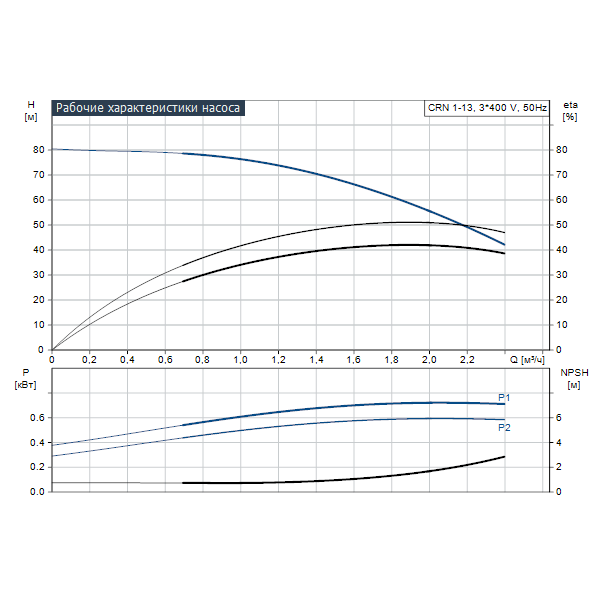

Технические данные
| Скорость насоса, при которой расчитаны его характеристики: | 2864 об/м |
| Номинальный расход: | 1.8 м³/ч |
| Номинальный напор: | 61.3 м |
| Head max: | 80.7 м |
| Ступени: | 13 |
| Рабочие колеса: | 13 |
| Число рабочих колес с уменьшенным диаметром: | 0 |
| Low NPSH: | N |
| Расположение насоса при монтаже: | ВЕРТИКАЛЬН. |
| Тип установки уплотнения: | Одинарное |
| Код торцевого уплотнения вала: | HQQE |
| Сертификаты на шильдике: | CE, EAC,ACS |
| Допуски по рабочим хар-кам: | ISO9906:2012 3B |
| Тип исполнения: | A |
| Модель: | A |
Материалы
| Основание и головная часть: | Нержавеющая сталь |
| Основание и головная часть, EN/DIN: | EN 1.4408 |
| Основание и головная часть,AISI/ASTM: | AISI 316 |
| Рабочее колесо: | Нержавеющая сталь |
| Рабочее колесо, EN/DIN: | EN 1.4401 |
| Рабочее колесо, AISI/ASTM: | AISI 316 |
| Код материала: | A |
| Код резины: | E |
| Подшипник: | SIC |

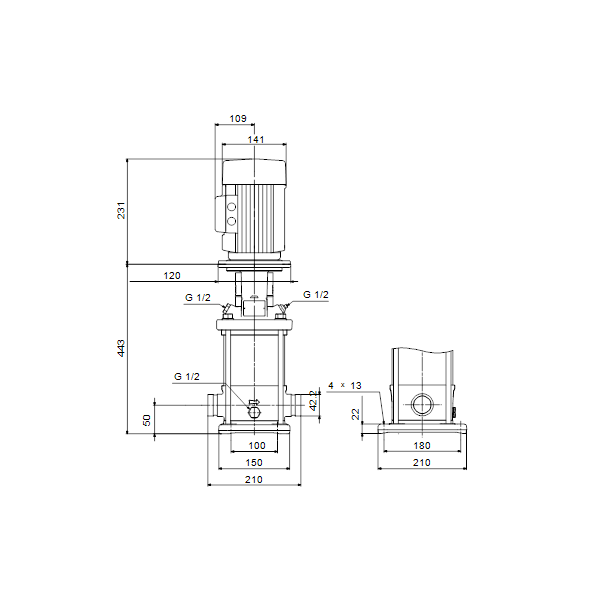

Монтаж
| Максимальная температура окружающей среды: | 60 °C |
| Макс. рабочее давление: | 25 бар |
| Макс. давление при заданной темп-ре: | 25 бар / 120 °C |
| Макс. давление при заданной темп-ре: | 25 бар / -20 °C |
| Трубное присоединение: | PJE |
| Размер всасывающего патрубка: | DN 32 |
| Размер всасывающего патрубка: | 1 1/4 inch |
| Размер напорного патрубка: | DN 32 |
| Размер напорного патрубка: | 1 1/4 inch |
| Допустимое давление: | PN 50 |
| Размер фланца электродвигателя: | FT100 |
| Код присоединения: | P |
Жидкость
| Рабочая жидкость: | Вода |
| Диапазон температур жидкости: | -20 .. 120 °C |
| Температура перекачиваемой жидкости: | 20 °C |
| Плотность: | 998.2 кг/м³ |

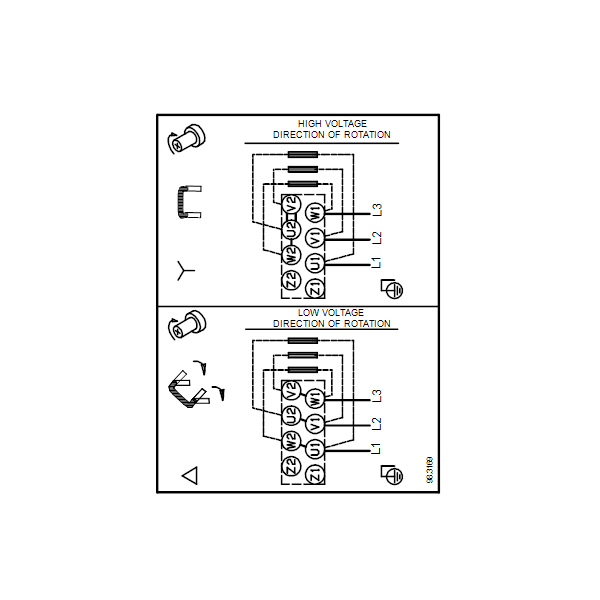

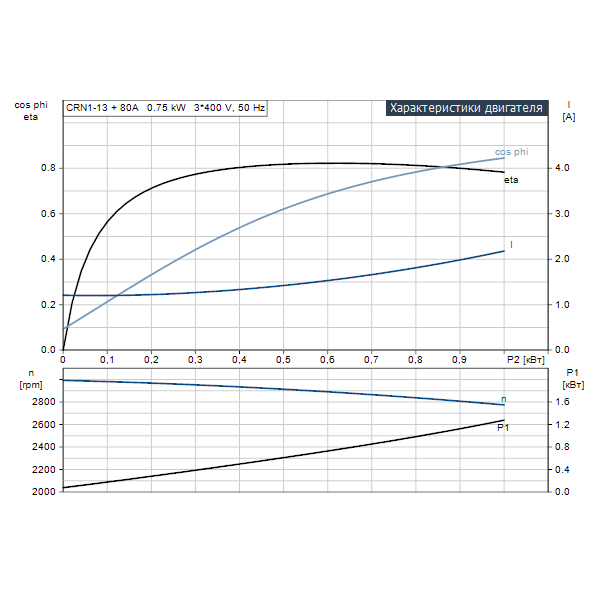

Данные электрооборудования
| Стандарт электродвигателя: | IEC |
| Тип электродвигателя: | 80A |
| Класс энергоэфф-ти: | IE3 |
| Номинальная мощность - P2: | 0.75 кВт |
| Энергия (Р2), необходимая для насоса: | 0.75 кВт |
| Частота питающей сети: | 50 Hz |
| Номинальное напряжение: | 3 x 220-240D/380-415Y В |
| Номинальный ток: | 3.30/1.90 A |
| Пусковой ток: | 580-620 % |
| Cos фи - характеристика мощности: | 0.81-0.71 |
| Номинальная скорость: | 2840-2870 об/м |
| Энергоэффективность: | IE3 80,7% |
| Эффективность электродвигателя при полной нагрузке: | 80.7 % |
| Эффективность двигателя при 3/4 нагрузки: | 82.7 % |
| Эффективность электродвигателя при 1/2 нагрузки: | 81.7 % |
| Количество полюсов: | 2 |
| Класс защиты (IEC 34-5): | 55 Dust/Jetting |
| Класс изоляции (IEC 85): | F |
| Защита электродвигателя: | Отсутс. |
| Номер электродвигателя: | 85U05104 |
Система управления
| Преобразователь частоты: | NONE |
Другое
| Минимальный индекс эффективности, MEI ≥: | 0.70 |
| Нетто: | 23.6 кг |
| Брутто вес: | 26.5 кг |
| Объем поставки: | 0.074 м³ |
| Danish VVS No.: | 385910013 |
| Cтрана происхождения: | HU |
| ТН ВЭД ЕАЭС Код: | 8413707500 |
Инструкция
Паспорт, инструкция по монтажу и эксплуатации: Grundfos CRN 1-13 A-P-A-E-HQQE (артикул 96516493)
Видео
Как заказать
Для заказа насоса Grundfos CRN 1-13 A-P-A-E-HQQE (арт. 96516493) необходимо связаться с инженерами-консультантами нашей компании, озвучить свою потребность и согласовать условия поставки.
Сделать это можно одним из следующих способов:
- позвонить по контактному телефону;
- написать по электронной почте;
- обратиться в чат;
- отправить заявку, нажав кнопку "Заказать".
В случае, если вы сомневаетесь в том, что данная модель подойдет для вашей задачи - рекомендуем заполнить форму в разделе: Подбор насоса.
Способ оплаты
Для оплаты предоставьте платежные реквизиты вашей организации. Менеджеры подготовят договор и счет. Пакет документов будет отправлен на e-mail.
После получения счета у вас будет 3 дня на его оплату, по истечению 3-х дней цены считаются недействительными, поэтому требуется его перевыставление.
Гарантия
Гарантия для насоса Grundfos CRN 1-13 A-P-A-E-HQQE (арт. 96516493) составляет 2 года при соблюдении норм эксплуатации, правил монтажа и подключения.
