Grundfos TPE 32-320/2-S A-F-A-BAQE (арт. 99133561) – вертикальный центробежный насос «ин-лайн»

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 32-320/2-S A-F-A-BAQE артикул 99133561 – фото внешнего вида

Нажмите чтобы увеличить

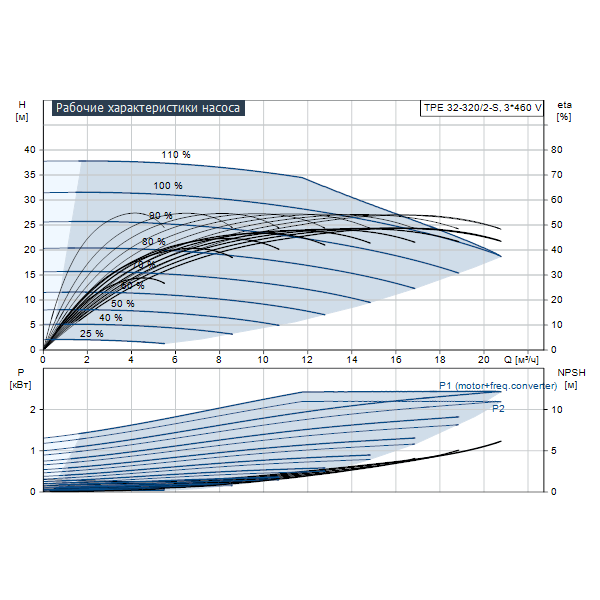

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 32-320/2-S A-F-A-BAQE артикул 99133561 – график рабочих характеристик

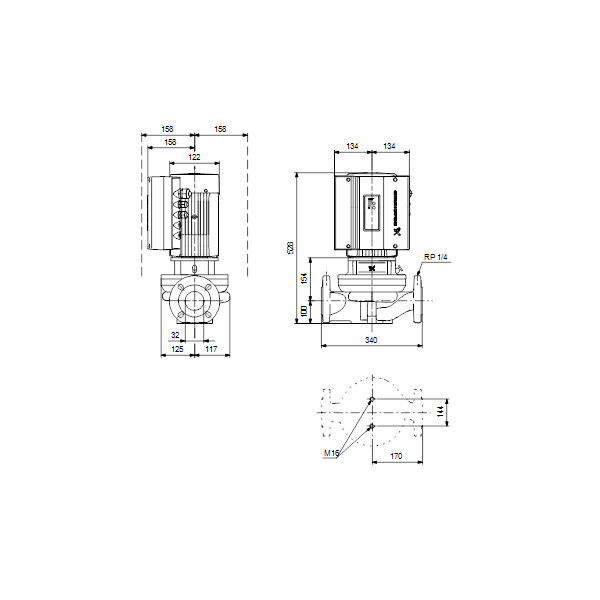

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 32-320/2-S A-F-A-BAQE артикул 99133561 – габаритный чертеж

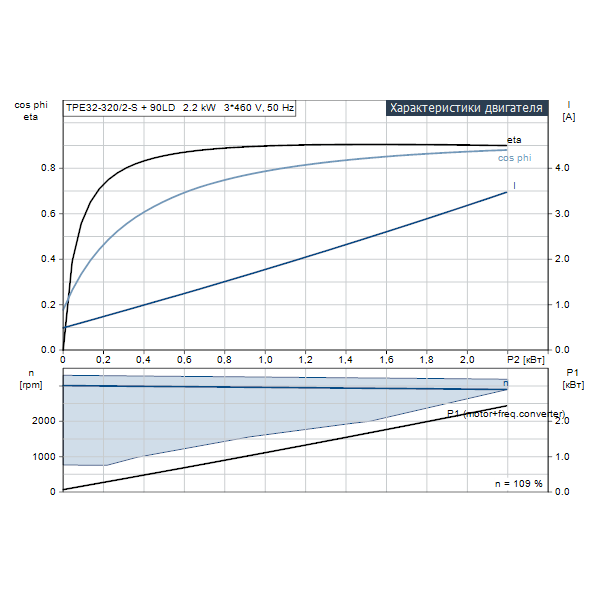

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 32-320/2-S A-F-A-BAQE артикул 99133561 – рабочие характеристики двигателя

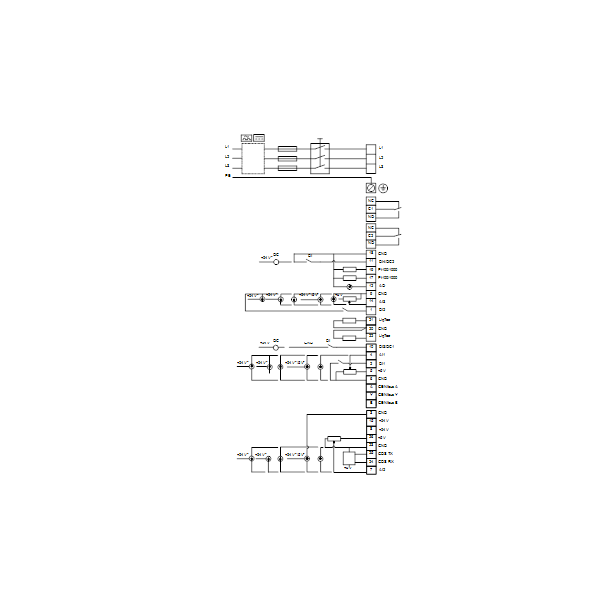

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 32-320/2-S A-F-A-BAQE артикул 99133561 – схема подключения

Grundfos TPE 32-320/2-S A-F-A-BAQE – одноступенчатый, вертикальный, центробежный насос. Всасывающие и выпускные патрубки находятся на одной линии. Головную часть насоса можно демонтировать для обслуживания без извлечения его корпуса из трубопровода.

Применяется в системах отопления, кондиционирования воздуха, для повышения давления, перекачки питьевой воды.

Наличие частотного преобразователя позволяет регулировать частоту вращения двигателя для корректировки рабочих характеристик в соответствии с заданными параметрами.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Grundfos
Модель: TPE 32-320/2-S A-F-A-BAQE - 99133561
Наличие: уточните у менеджера
Артикул: 99133561
Склад в Санкт-Петербурге:
ул. Домостроительная, дом 1, Литера B

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Назначение

Применение:

Водоснабжение; Кондиционирование воздуха; Отопление; Хладагенты; ГВС

Технические данные

Скорость насоса, при которой расчитаны его характеристики:	2900 об/м
Номинальный расход:	17.6 м³/ч
Номинальный напор:	24 м
Макс гидростатический напор:	320 дм
Текущий диаметр рабочего колеса:	155 мм
Первичное уплотнение вала:	BAQE
Допуски по рабочим хар-кам:	ISO9906:2012 3B
Исполнение насоса:	A
Модель:	A

Материалы

Корпус насоса:	Чугун
Корпус насоса:	EN-JL1040
Корпус насоса:	ASTM A48-40 B
Рабочее колесо:	Чугун
Рабочее колесо:	EN-JL1030
Рабочее колесо:	ASTM A48-30 B
Код материала:	A

Монтаж

Диапазон температуры окружающей среды:	-20 .. 50 °C
Макс. рабочее давление:	16 бар
Трубное присоединение:	DIN
Соединение труб:	DN 32
Допустимое давление:	PN 16
Монтажная длина:	340 мм
Размер фланца электродвигателя:	FF165
Код присоединения:	F

Жидкость

Рабочая жидкость:	Вода
Диапазон температур жидкости:	0 .. 120 °C
Температура перекачиваемой жидкости:	20 °C
Плотность:	998.2 кг/м³

Данные электрооборудования

Тип электродвигателя:	90LD
Класс энергоэфф-ти:	IE5
Номинальная мощность - P2:	2.2 кВт
Частота питающей сети:	50 / 60 Hz
Номинальное напряжение:	3 x 380-500 В
Номинальный ток:	4.15-3.40 A
Cos фи - характеристика мощности:	0.93-0.87
Номинальная скорость:	360-4000 об/м
Энергоэффективность:	90.1%
Эффективность электродвигателя при полной нагрузке:	90.1 %
Класс защиты (IEC 34-5):	IP55
Класс изоляции (IEC 85):	F
Защита электродвигателя:	Да
Номер электродвигателя:	98719485

Система управления

Панель управления:	HMI300 - Графический
Функциональный модуль:	FM300 - Advanced (Расширенный)
Преобразователь частоты:	Built-in

Другое

Минимальный индекс эффективности MEI ≥:	0.70
ErP статус:	EuP Отдельностоящий/Прод.
Нетто вес:	47 кг
Брутто вес:	57 кг
Объем упаковки:	0.051 м³
№ структурного файла:	99140383
Cтрана происхождения:	RU
ТН ВЭД ЕАЭС Код:	8413705100

Инструкция

Паспорт, инструкция по монтажу и эксплуатации: Grundfos TPE 32-320/2-S A-F-A-BAQE (артикул 99133561)

Видео

Как заказать

Для заказа насоса Grundfos TPE 32-320/2-S A-F-A-BAQE (арт. 99133561) необходимо связаться с инженерами-консультантами нашей компании, озвучить свою потребность и согласовать условия поставки.

Сделать это можно одним из следующих способов:

позвонить по контактному телефону;
написать по электронной почте;
обратиться в чат;
отправить заявку, нажав кнопку "Заказать".

В случае, если вы сомневаетесь в том, что данная модель подойдет для вашей задачи - рекомендуем заполнить форму в разделе: Подбор насоса.

Способ оплаты

Для оплаты предоставьте платежные реквизиты вашей организации. Менеджеры подготовят договор и счет. Пакет документов будет отправлен на e-mail.

После получения счета у вас будет 3 дня на его оплату, по истечению 3-х дней цены считаются недействительными, поэтому требуется его перевыставление.

Гарантия

Гарантия для насоса Grundfos TPE 32-320/2-S A-F-A-BAQE (арт. 99133561) составляет 2 года при соблюдении норм эксплуатации, правил монтажа и подключения.
